واحد های پالایشگاهی نفت و گاز و صنایع پتروشیمی

1

شرکت ایراتک کیش در زمینه خدمات مهندسی واحد های نفت و گاز و صنایع پتروشیمی فعالیتهای زیر را ارائه می نماید:
check امکانسنجی / پیش مهندسی
check مهندسی پایه و تفصیلی ( مرحله اول و دوم)
check نظارت کارگاهی و عالیه (مرحله سوم)
check مدیریت پیمان
پالایشگاه نفت یک واحد صنعتی است که در آن نفت خام به مواد مفیدتری مانند گاز مایع، نفت سفید، بنزین، گازوئیل، نفت کوره، آسفالت، قیر و دیگر فراورده‌های نفتی تبدیل می‌گردد. پالایشگاه‌های نفت به‌طور معمول واحدهای صنعتی بزرگ و پیچیده‌ای می‌باشند که در آن‌ها واحدهای مختلف توسط مسیرهای لوله‌کشی متعددی به هم پیوند داده شده‌اند.

نفت به‌صورت خام یا فراوری نشده خیلی مفید نیست و به‌صورتی که از دل زمین بیرون آمده کاربرد چندانی ندارد. با اینکه نفت شیرین (با لزجت کم و نیز با گوگرد کم) به صورت تصفیه نشده در وسایل محرکه با قوه بخار به کار برده می‌شد، گازها و سایر محلول‌های سبک‌تر آن معمولاً داخل مخزن سوخت جمع شده و باعث بروز انفجار می‌گردید. غیر از مورد گفته شده برای استفاده از نفت، برای تولید محصولات دیگر مانند پلاستیک، فوم‌ها و ... نفت خام به‌طور حتم باید پالایش گردد. فراورده‌های سوختی نفتی در گستره وسیعی از کاربردها، سوخت کشتی، سوخت جت، بنزین و بسیاری دیگر موارد استفاده می‌شود. هر کدام از مواد یادشده دارای نقطه جوشی متفاوت می‌باشند از این رو می‌توان آنها را توسط فرایند تقطیر از همدیگر جدا نمود. از آنجائیکه تقاضای زیادی برای اجزای مایع سبک‌تر وجود دارد از این رو در یک پالایشگاه مدرن نفتی هیدروکربن‌های سنگین و اجزای گازی سبک در طی فرایندهای پیچیده و انرژی بری به مواد با ارزش تری تبدیل می‌شوند.
نفت به خاطر دارا بودن هیدروکربن‌هایی با وزن و طول‌های مختلف مانند پارافین، آروماتیک‌ها، نفتا، آلکن‌ها، دین‌ها و آلکالین‌ها می‌تواند در موارد متعددی مفید واقع گردد. هیدروکربن‌ها مولکول‌هایی با طول‌های متفاوت هستند که تنها از هیدروژن و کربن تشکیل شده‌اند، ساختارهای مختلف به آنها خواص متفاوتی می‌دهد. فن پالایش نفت در واقع عبارت است از جداکردن و بالابردن درجه خلوص اجزا تشکیل دهنده نفت از هم.
همینکه اجزا از هم جدا گردیده و خالص شدند می‌توان ماده روغنکاری یا سوخت را به طور مستقیم روانه بازار مصرف کرد. می‌توان با ترکیب مولکول‌های کوچک‌تر مانند ایزوبوتان و پروپیلن و یا بوتیلن طی پروسه‌هایی همانند آلکالنین کردن یا دیمرازسیون می‌توان سوختی با اکتان موردنظر تهیه نمود. همچنین درجه اکتان بنزین را می‌توان طی فرایند بهسازی توسط کاتالیزور بهبود بخشید که طی آن هیدروژن از هیدروکربن جداشده و هیدروکربن آروماتیکی تشکیل می‌گردد که درجه اکتان بسیار بیشتری دارد. تولیدات میانی برج جداکننده را می‌توان طی پروسه‌های کراکینگ گرمایی، هیدروکراکینگ و یا کراکینگ کاتالیزوری سیالی به محصولات سبک تری تبدیل نمود. مرحله نهایی در تولید بنزین ترکیب مواد هیدروکربن مختلف با درجه‌های اکتان متفاوت با همدیگر است تا به مشخصات محصول موردنظر دست یابیم.
معمولاً پالایشگاه‌های بزرگ توانایی پالایش از صدهزار تا چندین صدهزار بشکه نفت در روز را دارا می‌باشند. به دلیل ظرفیت بالای مورد نیاز، بسیاری از پالایشگاه‌ها به صورت دائم برای مدت طولانی از چندین ماه تا چندین سال بطور مداوم کار می‌کنند.
پالایشگاه‌های نفت بسته به نوع خوراکی که بر مبنای آن طراحی شده اند دارای پیچیدگی‌های متفاوتی هستند که بر اساس آن میزان و نوع محصولات متفاوتی تولید می‌کنند. میزان سرمایه گذاری برای احداث یک پالایشگاه با پیچیدگی متوسط بین ۱۸ تا ۱۹ هزار دلار به ازای هر بشکه ظرفیت پالایش است و با افزایش درجه پیچیدگی گاه تا ۲۴ تا ۲۵ هزار دلار در هر بشکه سرمایه گذاری نیاز دارد.

محصولات

2

نفت خام در برج تقطیر گرما داده می‌شود و با تقطیر جزء به جزء فراورده‌های آن بر اساس نقطه جوش از هم جدا می‌شوند.
تولیدات پالایشگاه به ترتیب سبک به سنگین عبارتند از:
check گاز مایع (ال‌پی‌جی)
check بنزین
check نفتا (برشی که بین بنزین و نفت سفید قرار می‌گیرد و خصوصیات آن ترکیبی از این دو است)
check نفت سفید و سوخت‌های جت مرتبط به آن
check گازوئیل (نفت‌گاز) و به طور کلی سوخت‌های دیزل
check نفت کوره معروف به مازوت یا نفت سیاه
check روغن‌های نفتی
check واکس پارافین
check آسفالت و قیر
check کُک نفتی
check گوگرد

فرایندهای رایج

3

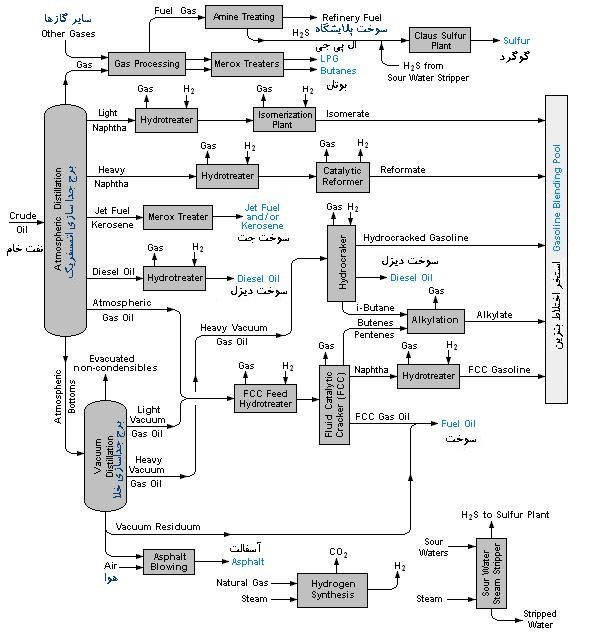

در شکل پروسس‌های معمول در یک پالایشگاه نفت نشان داده شده‌است. پالایشگاه‌های نفت شامل واحدهای پروسس مختلفی است که در ذیل به توضیح مختصر هر یک از موارد می‌پردازیم:
check واحد نمک زدایی(Desalter Unit) (طی عملیات شستشو قبل از آنکه نفت خام به واحد جداسازی اتمسفریک منتقل گردد نمک از نفت جدا می‌گردد).
check واحد جداسازی اتمسفریک (Atmospheric Distillation Unit) (نفت خام به برش‌های مختلف تقطیر می‌شود).
check واحد جداسازی خلا (Vacuum Distillation Unit) (باقیمانده مواد از واحد جداسازی اتمسفریک بیشتر از هم جدا می‌گردند).
check واحد بهبود هیدروتریتور نفتا (Naphtha Hydrotreater Unit) (با استفاده از هیدروژن از نفتای حاصل از برج تقطیر گوگردزدایی می‌شود).
check واحد اصلاح کاتالیستی (Catalytic Reformer Unit) (این واحد دارای کاتالیست می‌باشد که برای تبدیل رنج تبخیر نفتا به محصولات بهینه با اکتان بالا استفاده می‌گردد. یکی از تولیدات جانبی واحد اصلاح کاتالیستی هیدروژن می‌باشد که در هیدروتریتور و هیدروکراکر استفاده می‌گردد).
check واحد هیدروتریتور چگالشی (Distillate Hydrotreater) (سوخت دیزل چگالیده را پس از برج جداکننده گوگردزدایی می‌کند).
check واحد شکافت کاتالیستی سیالی (Fluid Catalytic Cracking Unit) (برش‌های سنگین تر برج تقطیر را به برش‌های سبک تر و با ارزش تر ارتقا می‌دهد).
check واحد شکافت هیدروکراکر (Hydrocracker Unit) (با استفاده از هیدروژن برش‌های سنگین تر را به برش‌های سبک تر با ارزش بیشتر تبدیل می‌کند).
check واحد اصلاح مرکس (Merox Treater) (در برخی موارد ویژه همانند اصلاح سوخت جت یا یک پروسه مرکس برای اکسیداسیون مرکاپتان‌ها به مواد آلی استفاده می‌گردد).
check فرایند کک سازی (Caking Process) (طی این پروسه آسفالت به بنزین و سوخت دیزل تبدیل می‌شود و کک به عنوان باقی‌مانده می‌ماند).
check واحد آلکالیشن (Alkylation Unit) (برای پروسه ترکیب و اختلاط اجزایی با عدد اکتان بالا تولید می‌کند).
check واحد دیمرزاسیون (Dimerization Unit)
check واحد ایزومریزاسیون (Isomeration Unit) (مولکول‌های خطی را به مولکول‌های حلقوی که دارای اکتان بالاتری می‌باشند تبدیل می‌کند و محصول جهت اختلاط به درون واحد الکالیشن و یا بنزین هدایت می‌گردد).
check واحد تغییر بخار (Steam Reforming Unit) (هیدروژن مورد نیاز برای واحدهای هیدروکراکر و هیدروتریتور را تامین می‌کند).
check واحدهای گاز مایع شده پروپان و سوخت‌های گازی مشابه (این واحدها به صورت مدور می‌باشند تا توانایی تامین سوخت‌های مزبور را به صورت مایع داشته باشند.
check مخازن ذخیره نفت خام و فراورده‌های پالایش شده.

تاریخچه

اولین پالایشگاه جهان در پولشیتی، رومانی در سال ۱۸۵۶ ساخته شده، تا قبل از اشغال رومانی توسط نازی‌ها چندین پالایشگاه دیگر نیز با سرمایه گذاری شرکت‌های آمریکایی در همان محل تأسیس گردید. اکثر این پالایشگاه‌ها در طی بمباران نیروی هوایی آمریکا در عملیات تیدال ویو در ۱۹۴۳ از کار افتادند. پس از این حادثه این پالایشگاه‌ها دوباره سازی گردیده‌اند. پالایشگاه قدیمی دیگر پالایشگاه Oljeon می‌باشد که هم اکنون به عنوان موزه در میراث جهانی یونسکو به عنوان سایت انگلسبرگ (Engelsberg) ثبت شده‌است. این پالایشگاه در ۱۸۷۵ افتتاح گردیده‌است. پالایشگاه‌های اولیه درایالات متحده تنها نفت سفید را پالایش می‌کردند و مابقی محصولات پالایش نشده به نزدیک‌ترین رودخانه تخلیه می‌گردید. با اختراع اتومبیل پالایشگاه‌ها به سمت تولید بنزین و سوخت دیزل هدایت شدند که تا به امروز به عنوان اصلی‌ترین فراورده پالایشگاه شناخته می‌شوند. پس از نیمه دوم قرن بیستم در ایالات متحده سازمان‌های محیط زیست قوانین بسیار محدودکننده‌ای برای احداث پالایشگاه‌های جدید (از نظر آلودگی‌های آب و هوا) وضع نموده‌اند. این شرایط احداث پالایشگاه‌های جدید در آمریکا را بسیار محدود و پرهزینه کرده‌است بطوریکه آخرین پالایشگاه نفت احداث شده در ایالات متحده مربوط به سال ۱۹۷۶ می‌باشد. تشخیص اینکه کدام پالایشگاه هم اکنون بزرگ‌ترین پالایشگاه جهان است کار مشکلی است. زمانی ادعا می‌شد پالایشگاه راس التانورا در عربستان سعودی متعلق به آرامکو صاحب این عنوان است. با این حال می‌توان ادعا نمود که در قرن بیستم پالایشگاه آبادان واقع در ایران بزرگ‌ترین پالایشگاه جهان بوده‌است. این پالایشگاه در طی جنگ ایران و عراق متحمل خسارات فراوانی شد. هم اکنون کتاب ثبت رکوردهای گنیس (اکتبر ۲۰۰۶) پالایشگاه BP Ameco واقع در تگزاس ایالات متحده را به عنوان پالایشگاه دارای بیشترین ظرفیت پالایش (با ظرفیت ۴۳۳،۰۰۰ بشکه در روز) ثبت کرده‌است.

پالایشگاه‌های نفت ایران

check پالایشگاه نفت آبادان
check پالایشگاه نفت تهران
check پالایشگاه نفت اصفهان
check پالایشگاه نفت شیراز
check پالایشگاه نفت تبریز
check پالایشگاه نفت کرمانشاه
check پالایشگاه نفت جزیره لاوان
check پالایشگاه نفت بندر عباس
check پالایشگاه نفت امام خمینی )شازند(

صنایع پتروشیمی بخشی از صنایع شیمیایی است که فراورده‌های شیمیایی را از مواد خام حاصل از نفت یا گاز طبیعی تولید می‌کند.
امروزه فراورده‌های نفتی علاوه بر مصرف در زمینه سوخت وسایل نقلیه، روغن موتور و غیره، در تهیه بسیاری از قطعات مورد نیاز ساخت وسایط نقلیه، نقش ارزنده‌ای دارد. فراورده‌های نفتی در تهیه سوخت موشکهای هدایت کننده، سفینه‌های فضایی و ماهواره‌ها و حتی در ساخت بسیاری از قطعات داخلی آنها کاربرد اساسی دارد. مادهٔ اولیهٔ بیشتر داروها و حتی آنتی‌بیوتیکها از ترکیبات نفتی مشتق می‌شود.
تا پیش از وارد شدن نفت به مفهوم امروزی در زندگی انسان، مواد شیمیایی مورد نیاز، بر اثر تغییر و تبدیل صنایع گیاهی و حیوانی بدست می‌آمد. اما در اوایل قرن بیستم نفت خام و گاز طبیعی به عنوان ماده اولیه برای تهیه بسیاری از ترکیبات مورد نیاز انسان، اهمیت حیاتی و روز افزونی پیدا کرده‌است.

4

تاریخچه

اقوام متمدن دوران باستان، به ویژه سومری‌ها و آشوری‌ها و بابلی‌ها، در حدود چهار هزار و پانصد سال پیش در سرزمین میان رودان (محل عراق کنونی) با برخی از مواد نفتی که در دریاچه قیر بدست می‌آمد، آشنایی داشتند. آنان از خود قیر به عنوان ماده غیر قابل نفوذ، استفاده می‌کردند. رومی‌ها و یونانی‌ها نیز مواد قیری را برای غیر قابل نفوذ کردن بدنه کشتیها به کار می‌بردند. همچنین برای روشنایی و گرم کردن نیز از آن بهره می‌جستند.
با توسعه و پیشرفت تکنولوژی حفاری در اواسط قرن نوزدهم و تکنولوژی تقطیر و پالایش نفت در اواخر قرن نوزدهم و استفاده از آن در موارد غیر سوختی، جهش حیرت‌آوری بوجود آمد. به طوری که امروزه صنایع پتروشیمی نفش اساسی و بنیادی در رفع نیاز عمومی جامعه به عهده دارد.

صنایع گوناگون پتروشیمی

نفت و مشتقات آن نه تنها در برآوردن نیازهای انسان در زمینه سوخت، انرژی و الیاف نقشی بنیادی دارد، بلکه پیدایش و تکامل صنایع گوناگون مهمی را موجب شد که به پاره‌ای از آنها اشاره می‌شود.
check همزمان با پالایش نفت خام، کاربرد موتورهای درون سوز جنبه عمومی به خود گرفت و میلیونها ماشین بنزین سوز به بازار عرضه شد.
check امروزه فراورده‌های نفتی علاوه بر مصرف در زمینه سوخت وسایل نقلیه، روغن موتور و ...، در تهیه بسیاری از قطعات مورد نیاز ساخت وسایط نقلیه، نقش ارزنده‌ای دارد و تلاش بر این است تا بدنه اتومبیل را از مواد پلاستیکی که آنها را از پلیمریزاسیون ترکیبات نفتی می‌توان بدست آورد، بسازند.
check فراورده‌های نفتی در تهیه سوخت موشکهای هدایت کننده سفینه‌های فضایی و ماهواره‌ها و حتی در ساخت بسیاری از قطعات داخلی آنها کاربرد اساسی دارد.
check ماده اولیه بیشتر داروها و حتی آنتی‌بیوتیکها از ترکیبات نفتی مشتق می‌شود. به ویژه تقریباً تمام مواد پاک کننده، باکتری کشها و ...، از مشتقات نفتی و محصولات پتروشیمی می‌باشد.

ترکیبات نفت خام و فراورده‌های نفتی

اتمهای کربن و هیدروژن به طور حیرت آوری می‌توانند ضمن ترکیب شدن با یکدیگر، تعداد فوق‌العاده زیادی از ترکیبات هیدروکربنی زنجیری و حلقوی آروماتیکی را به وجود آورند، به طوری که تا کنون هیدروکربنی که در ساختار مولکولی آن ۶۰ اتم کربن شرکت داشته باشد، ردیابی شده‌است. از طرفی با افزایش تعداد اتمهای کربن بر تعداد ایزومرهای هیدروکربنی نیز افزوده می‌شود.
به طور مثال هیدروکربنی که ۳۰ اتم کربن داشته باشد، می‌تواند بیش از چهار میلیارد ترکیب هیدروکربنی ایزومر تشکیل دهد. علاوه بر این، با توجه به اینکه در نفت خام، ترکیبات هیدروکربنی سیر شده نیز فراوانند، تعداد ترکیبهای موجود در آن، فوق‌العاده زیاد و گوناگون است. این گوناگونی با شرکت اتمهای دیگر مانند گوگرد، نیتروژن و اکسیژن در زنجیر هیدروکربنها به مراتب بیشتر می‌شود.

ترکیبات عمده موجود در نفت خام
ترکیبات عمده موجود در نفت خام عبارتند از: هیدروکربنهای سیر شده زنجیری به فرمول کلی CnH2n+2، هیدروکربنهای سیر شده حلقوی به فرمول عمومی CnH2n که اصطلاحاً آن را نفتن گویند و هیدروکربنهای سیرنشده زنجیری اتیلن واستیلن. هر چه درصد تشکیل دهنده‌های نفت در دماهای پایین بیشتر باشد، مرغوبیت آن بیشتر است. گازهای طبیعی، بخش گازی شکل مواد نفتی است که همراه با نفت خام در مخازن زیرزمینی وجود دارد و یا از تقطیر نفت خام در پایین‌تر از 200C بدست می‌آید. گازهای طبیعی، مخلوطی طبیعی از گازهای متان (قسمت عمده حدود ۸۵ درصد) پروپان، بوتان، منو اکسید کربن و هیدروژن (گاز سنتز) همراه با مقداری دوده‌است.
مصرف عمده آن در کشورهای غیر صنعتی به عنوان یک ماده سوختی است. ولی در کشورهای صنعتی از آن در تهیه بسیاری از فراورده‌های شیمیایی و صنعتی بسیار مفید و ضروری استفاده می‌کنند.
محصولات صنایع پتروشیمی ایران
محصولات عمده‌ای که توسط واحدهای صنایع پتروشیمی ایران تولید می‌شوند عمدتاً عبارتند از:
کودهای شیمیایی، اوره، فسفات دی‌آمونیم، کودهای مخلوط نیترات آمونیم، مواد اولیه پلاستیک، پی ـ وی ـ سی و دی ـ او ـ پی، مواد شیمیایی نظیر اسید سولفوریک، اسید کلریدریک، آمونیاک، گوگرد، دوده و...
با این حال، این محصولات در مقایسه با ده ها هزار مشتقی که از نفت و گازهای طبیعی به کمک تکنولوژی پیشرفته پتروشیمیایی بدست می‌آید، بسیار اندک بوده، نشان می‌دهد که همت و تلاش بیشتری در این زمینه باید بکار برد تا به واقعیت نزدیکتر شد.
