میترینگ


bullet سیستمهای میترینگ

سیستم میترینگ بطور خاص در صنعت نفت به سیستم های اندازه گیری حجم یا جرم سیالات (گاز و مایع یا حالت دو فازی) گفته می شود. این سیستم ها به دو دسته کلی دینامیکی و استاتیکی تقسیم می شوند. اندازه گیری کمیت سیال در حالت سکون ، اندازه گیری استاتیکی میباشد و اندازه گیری این کمیت در حالتی که سیال در جریان و حرکت است اندازه گیری نوع دینامیکی می باشد.
دقت اندازه گیری، ایمنی، قابلیت اطمینان، تکرار پذیری از مهمترین عناصری هستند که در حین اندازه گیری کمیت سیال بایستی در نظر گرفته شوند. از نقطه نظر عناصر فوق الذکر این دستگاهها را می توان به دو دسته کلی دستگاههای اندازه گیری کمیت سیالات در حین فرایند( Process Flow Measurement) و دستگاه های اندازه گیری کمیت سیالات در هنگام انتقال و خرید و فروش (Custody Transfer) تقسیم نمود.
روشهای مختلف و متنوعی برای اندازه گیری کمیت سیالات وجود دارد که بر اساس نوع سیال و نیز شرایط فرایندی و محدودیت های موجود و نیز مقادیر مطلوب عناصر اشاره شده در بالا، قابل انتخاب می باشند. طبیعتا مزایا و معایب هر کدام از این روشها نیز در انتخاب آنها نقش دارند. از آنجا که عبارت Metering System عموما برای دستگاه های اندازه گیری کمیت سیالات در هنگام نقل و انتقال و نیزخرید و فروش(Custody Transfer) بکار گرفته میشود.


bullet روشهای اندازه گیری کمیت سیالات بصورت

Custody Transfer

روشهای رایج برای اندازه گیری کمیت سیالات بصورت Custody Transfer شامل موارد زیر می باشند:
check میترهای نوع توربینی
check میترهای نوع پیمانه ای (PD meters)
check میترهای نوع کوریولیس
check میترهای نوع آلتراسونیک
فاکتورهایی نظیر فشار، فلو و رنج و شدت تغییرات آن، ویسکوزیته، افت فشار، رنج دما و میزان آلایندگی ها در سیال و نیز گاز یا مایع بودن در انتخاب یکی از روشهای فوق موثر می باشند. سادگی یا پیچیدگی طراحی، عملکرد و نیز تعمیرات و نگهداری، قیمت اولیه و نیز هزینه بهره برداری و نگهداری سیستم، حساسیت در مقابل سایش و خوردگی در انتخاب روش مناسب تعیین کننده می باشد.
دسته دیگری از عوامل موثر در انتخاب روش مناسب عبارتند از وزن و حجم تجهیزات، تجهیزات جانبی لازم، مسائل و محدودیتهای مربوط به پرووینگ و کالیبراسیون. بایستی در نظر داشت که کمیت مورد نظر (جرم یا حجم) برخی از این روشها را حذف خواهد نمود.


bullet کالیبراسیون و پرووینگ میترها

سیستم های اندازه گیری کمیت سیالات برای موارد Custody Transfer نیاز به انجام کالیبراسیون و پرووینگ با دقت بسیار بالا دارند. به عبارت دیگر صحت، دقت و تکرارپذیری سیستم بایستی به روشی قابل قبول و استاندارد ثابت گردند. این مهم از طریق مقایسه مقدار قرائت شده دستگاه با یک حجم مشخص و دقیق انجام می شود. در واقع هدف از پرووینگ میتر بدست آوردن عددی بنام میتر فاکتور می باشد که از تقسیم مقدار واقعی حجم سیال عبور کرده ازدستگاه به مقدار قرائت شده حاصل می گردد.

معیار تعیین شده برای دقت مطلوب برای میترها در سرویس Custody Transfer عدد % 0.15 و برای تکرار پذیری آن عدد % 0.02 می باشد. بعبارتی میتری برای سرویس Custody Transferمناسب می باشد که دقت و تکرارپذیری آن معادل یا بهتر از اعداد فوق باشد.

روشهای مختلفی برای پرووینگ میترها وجود دارد که می توان به روش های زیر اشاره نمود:

check Conventional Pipe Prover

check Small Volume Prover Systems

check Volumetric Tank Prover

2

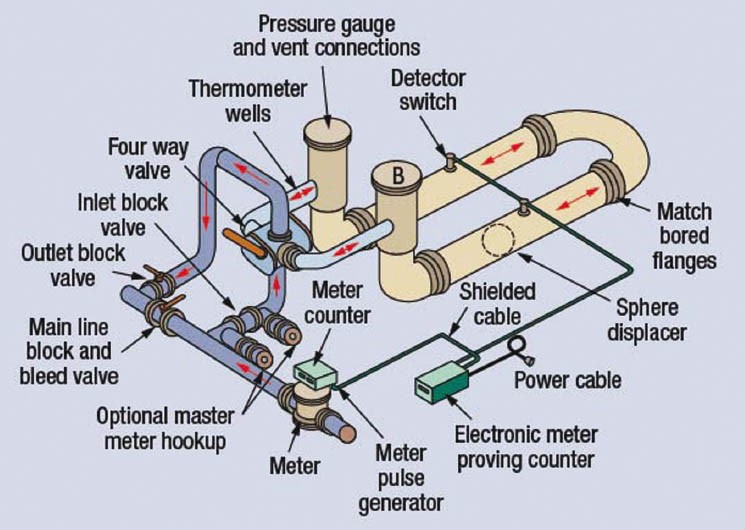

Conventional Pipe Prover

1

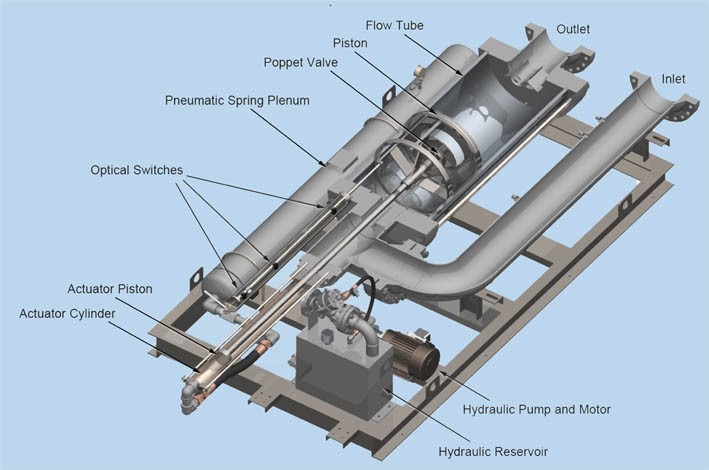

Small Volume Prover Systems

3

Volumetric Tank Prover

bullet استانداردهای مورد تایید صنعت نفت ایران

مجموعه استانداردهای IPS-E-IN-240 ، IPS-C-IN-240 و IPS-M-IN-240 حداقل الزامات طراحی، انتخاب جنس و نصب سیستمهای میترینگ در سرویس Custody Transfer را برای سیالات مایع ارائه می نماید. ضمنا استانداردهای API به عنوان استانداردهای مرجع توسط IPS پذیرفته شده اند
که شامل استانداردهای زیرمیباشند:

check MPMS Chapter 4 : Proving Systems

check MPMS Chapter 5 : Metering

check MPMS Chapter 6 : Metering Assemblies

check MPMS Chapter 7 : Temperature Determination

check MPMS Chapter 8 : Sampling

check MPMS Chapter 12 : Calculation of Petroleum Quantities

check MPMS Chapter 13 ; Application of Statistical Methods

check MPMS Chapter 21 : Flow Measurement Using Electronic Metering Systems

در خصوص استانداردهای مرجع ، پارت 1 و 2 از استاندارد BS 6169 با عناوین زیرنیز جزء مراجع مورد قبول IPS می باشند.

check BS 6169-1: Methods for volumetric measurement of liquid hydrocarbons. Displacement meter systems (other than dispensing pumps)

check BS 6169-2: Methods for volumetric measurement of liquid hydrocarbons. Turbine meter systems

ضمنا استانداردهای ISO 2715 و ISO 2714 از مجموعه استانداردها ISO با عناوین زیرنیز در لیست استانداردهای مرجع IPS ذکر گردیده اند

check ISO 2714: Liquid hydrocarbons -- Volumetric measurement by displacement meter systems other than dispensing pumps

check ISO 2715: Liquid hydrocarbons -- Volumetric measurement by turbine meter systems

check ISO 7278-3: Liquid hydrocarbons -- Dynamic measurement -- Proving systems for volumetric meters -- Part 3: Pulse interpolation techniques

در این خصوص استاندارد ISA RP31.1 با عنوان زیر در لیست مراجع IPS قراردارد:

check ISA RP31.1: Specification, Installation, & Calibration of Turbine Flowmeters

در خصوص سیستم میترینگ گاز طبیعی نیز استاندارد API MPMS Ch. 14 قابل استفاده می باشد. . قابل ذکر است در این خصوص IPS استانداردی تدوین ننموده است.

به منظور اندازه گیری جرمی سیالات ، استاندارد API MPMS Ch. 5.6 با عنوان زیر قابل استناد می باشد.

check API Manual of Petroleum Measurement Standards Chapter 5 - Metering, Section 6 - Measurement of Liquid Hydrocarbons by Coriolis Meters
